Увођење производа
Систем железничких причврсних елемената је кључни уређај који обезбеђује сигуран и стабилан рад железничких шина. Састоји се од делова за извијање, делова за сидрење, еластичних јастучића и других делова. Са тачке гледишта класификације, СКЛ серија копча шине помоћу опружних шипки, тип КПО се ослања на копче за причвршћивање, Набла користи опружне копче, а ВЈ-8 користи јединствену структуру опружних шипки.
Тип СКЛ3 у СКЛ серији користи опружни челик од 60Си2Мн за опружну шипку, који је исплатив-и широко се користи у обичним железничким линијама. Може ефикасно поправити шине и одржавати шине стабилним.

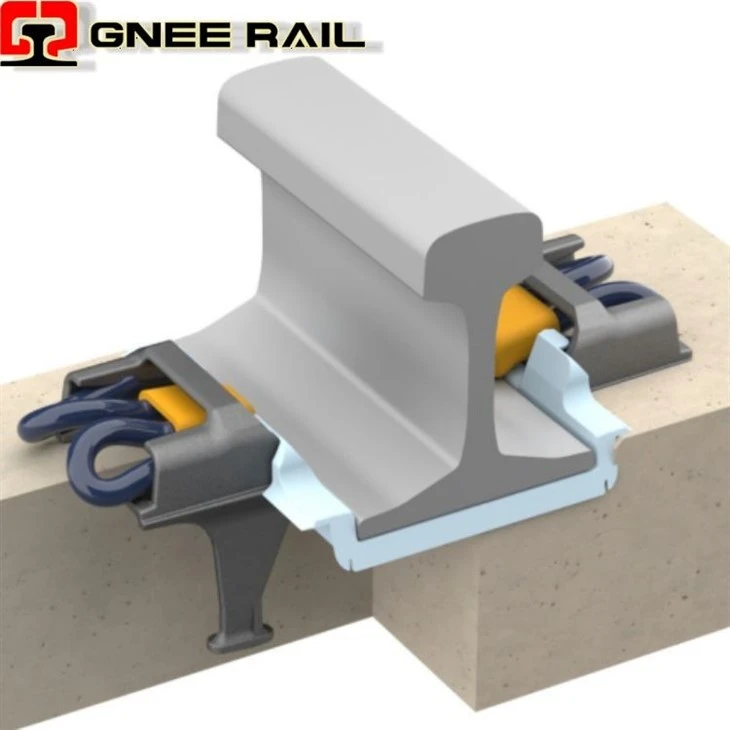

Систем затварача ВЈ-8 Еластиц Цлип се широко користи у-конструкцији шина за велике брзине. Материјали његових опружних шипки и изолационих делова пажљиво су одабрани и обрађени. Под-условима рада при великим брзинама од 350 км/х и више, он и даље може да одржи добре перформансе, да обезбеди стабилност и безбедност пруге и да помогне да возови великих брзина неометано раде.
ВЈ-8 систем железничких затварача је кључна компонента везе за брзе железничке пруге без баластних шина. Углавном се састоји од спиралних шиљака, равних подложака, опружних шипки, изолационих блокова, преграда за шине, гвоздених јастучића, еластичних подметача испод гвоздених јастучића и уграђених кућишта. Захваљујући синергистичком ефекту различитих компоненти, шине су чврсто причвршћене на прагове или траке.
Спецификације производа
Спецификације за ЈЕДНУ јединицу система за причвршћивање шина ВЈ-8
| Ставка | Спецификација / Типична вредност |
|---|---|
| Тип система причвршћивања | ВЈ-8 Еластични систем причвршћивања шина |
| Апликација | Баластирани колосек / Бетонски праг |
| Применљиви типови шина | 50КГ, 60КГ, УИЦ50, УИЦ54, УИЦ60 (60Е1) |
| Пројектовано осовинско оптерећење | Мање или једнако 25 т (магистрални и метро тешки-одељци) |
| Компоненте по шинском седишту (једна јединица) | 2 × Е- еластичне копче + 2 × изолационе водеће плоче + 1 × шинска подлога + 2 × уграђена рамена |
| Цлип Материал | Опружни челик 60Си2Мн / 55ЦрСи |
| Клип за топлотну обраду | Угашен и каљен |
| Затезна чврстоћа клипа | Већа или једнака 1500 МПа |
| Цлип Снага приноса | Већа или једнака 1300 МПа |
| Клип Еластични отклон | 9–12 мм |
| Статичко оптерећење прстију (по клипу) | 9–12 кН |
| Укупна сила стезања (по јединици) | 18–24 кН |
| Вертикална крутост (систем) | 30–50 кН/мм (са шином) |
| Бочни отпор (по јединици) | Веће или једнако 9 кН |
| Уздужни отпор (по јединици) | Веће или једнако 11 кН |
| Отпор на подизање шина | Веће или једнако 8 кН |
| Раил Пад Материал | Композит гуме или ЕВА |
| Дебљина пруге | 8–10 мм |
| Статичка крутост шина | 60–100 кН/мм |
| Материјал изолатора/водичке плоче | Најлон ПА6 / ПА66 или ојачани композит |
| Схоулдер Типе | Убаци-у |
Модел класификације
Систем за причвршћивање шина ВЈ-8 је подељен на ВЈ-8А, ВЈ-8Б, ВЈ-8Ц и друге моделе према различитим оперативним потребама. На пример, ВЈ-8А користи еластичне јастучиће класе А, који су погодни за путничке наменске линије са максималном брзином од 250 км/х и за терет. ВЈ-8Б и ВЈ-8Ц користе еластичне јастучиће класе Б, који су погодни за полагање колосека без баласта са двоструким блоком и ЦРТС ИИ колосечних плоча, односно путничких наменских линија са максималном брзином од 350 км/х.
Еластична подлога испод гвоздене подлоге је направљена од дуготрајног-термопластичног еластомерног материјала, који обезбеђује да систем има добру и трајну еластичност, може ефикасно да ублажи ударну силу коју ствара рад воза, продужи радни век система пруга и обезбеди велику-брзину и стабилан рад воза.
Инсталација производа
Паковање и достава производа
Користите пластичну транспортну кутију са{0}}опругама које апсорбују ударце. Вишеструке -опруге које апсорбују ударце су равномерно распоређене на дну кутије, а на врху опруге је постављен пластични носач са подесивом висином. Поставите причвршћиваче на лежиште, подесите висину лежишта и фиксирајте га помоћу дугмета, а на четири зида кутије залепите сунђере против -судара. Поклопац кутије има дизајн заптивке типа -, а рупе за позиционирање на четири угла тела кутије су прецизно усклађене са конвексним стубовима када је више кутија наслагано.
ГНЕЕ РАИЛ је компанија за управљање ланцем снабдевања специјализована за међународну трговину спојним елементима за железничка инжењерства. Интегришемо-квалитетне ресурсе произвођача и успостављамо модеран складишни центар од 3.000 квадратних метара. Иновативно примењујемо систем „квалитета на-лицу места“ и шаљемо професионалне инспекторе квалитета у задружне фабрике како бисмо обезбедили квалитет производа.
