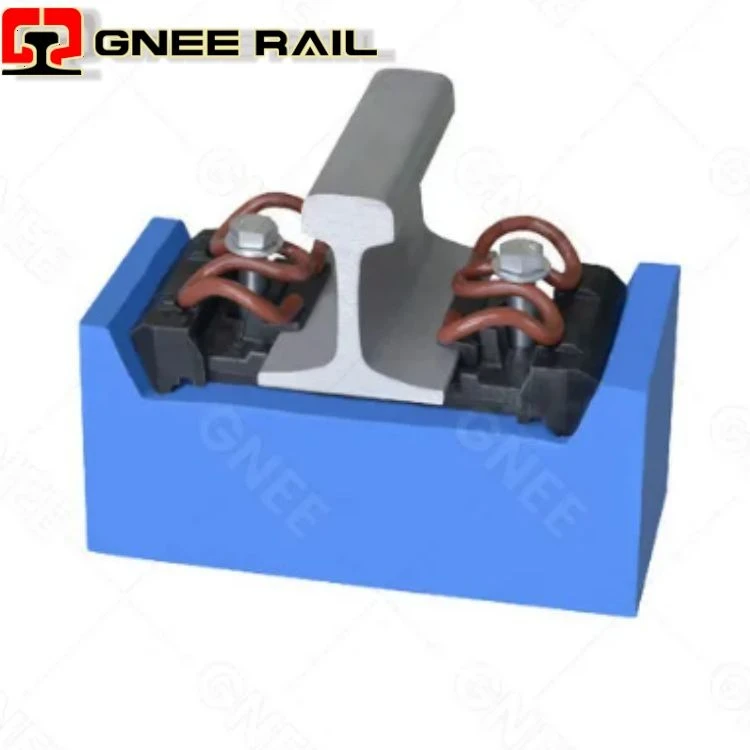

Систем причвршћивача типа И

Систем еластичних шинских затварача типа И има тип рамена и јепогодан за челичне шине од 50, 60 кг/м. Причвршћивачи су еластичне копче у облику ω-, називају се и ω затварачи. Подесите ширину колосека са поклопцем мерача и имајте одређену могућност подешавања висине.

Причвршћивач еластичне копче типа И се састоји од еластичних копчи (осим еластичне копче типа Б- која се користи на држачу мерача 14. зглоба, остали користе еластичне копче типа А-), држача мерача, седишта за причвршћивање, плоча за подметање испод шине, навртки и спиралних подложака, равних шиљака. Такође може да обухвата под-подижуће јастучиће испод шина. Шема повезивања причвршћивача је приказана на следећи начин:



Причвршћивач за шину типа И укључујући делове мехове шине

Име	Материјал	Кол	Површинска обрада
Шраф са двоструком главом	Q235	4	Поцинковани премаз, вруће поцинковани премаз, према захтеву клијента
Раил равна подлошка	Q235	4	поцинковани премаз или црно уље
Шинска шестерокутна матица М24	Q235	4	поцинковани премаз или црно уље
Шипка А& Шинска спона Б	60Си2Мн	4	Црно уље
Раил Инсулатор 14#&Раил Инсулатор 20#	Q235	4	црно уље
Раил Инсулатор 10#&Раил Инсулатор 6#	Q235	4	Црно уље
Плоча за вођење шине	Па66+30%ГФ	4	Црно или бело
Раил Пад	ЕВА или гума	2	Црно

У зависности од тога да ли имају функцију подешавања висине, еластичне копче типа И могу се поделити на причвршћиваче који се подижу и не-причвршћивачи. Ова два се значајно разликују по структури, функцији и сценаријима примене.

Шематски дијаграм поделе опсега средњег и репног дела еластичне копче:

Систем железничких причвршћења типа И се углавном примењује на праве линије путничких{0}}теретних заједничких железница и пруга са радијусом кривине не мањим од 295м. Погодан је за баластне колосеке са бетонским праговима за челичне шине од 50 кг/м. У међувремену, може се користити и за колосеке са челичним шинама од 60 кг/м постављеним бешавним линијама, а погодан је и за бешавне колосеке са челичним шинама од 60 кг/м постављеним на правим линијама пруга стандардног-косека или кривине полупречника Р већег од или једнаких ра без бетона 350 м.

 Ако имате посебне захтеве за дужину или материјале веће чврстоће, молимконтактирајте насза специјалну производњу по мери.
