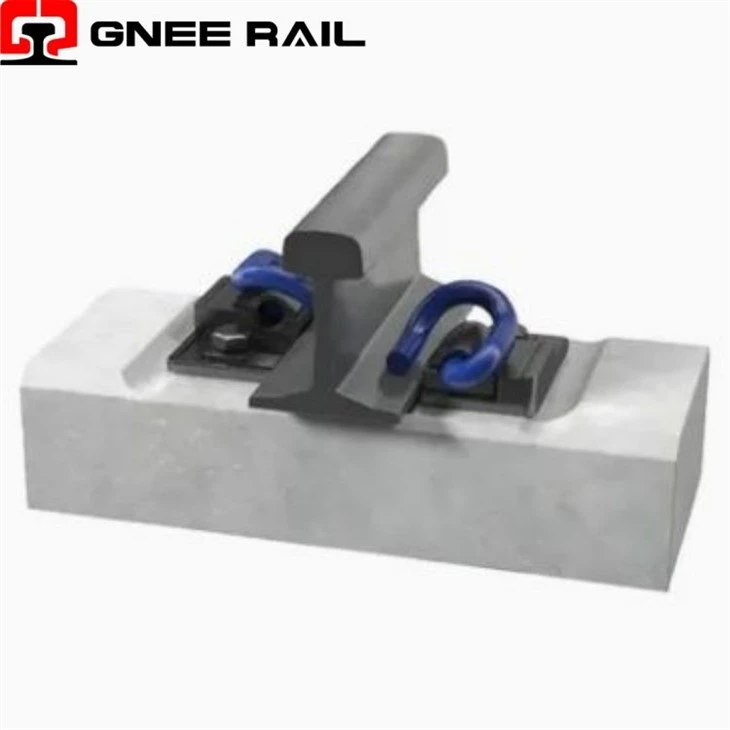

Систем причвршћивања типа ИИ

Систем за причвршћивање шина типа ИИ састоји се од навртки, равних подлошки, еластичних шинских стезаљки типа ИИ, преграда за шине, пластичних изолатора шина, шиљака и шинских подметача.
Да би се побољшала чврстоћа и сила стезања опружне обујмице, високо-квалитетни опружни челик 60СиЦрВА је изабран као материјал опружне обујмице типа ИИ, а чврстоћа течења и затезна чврстоћа су повећане за 42% и 36% респективно. Пречник опруге је исти као код затварача типа И, који износи 13 мм.

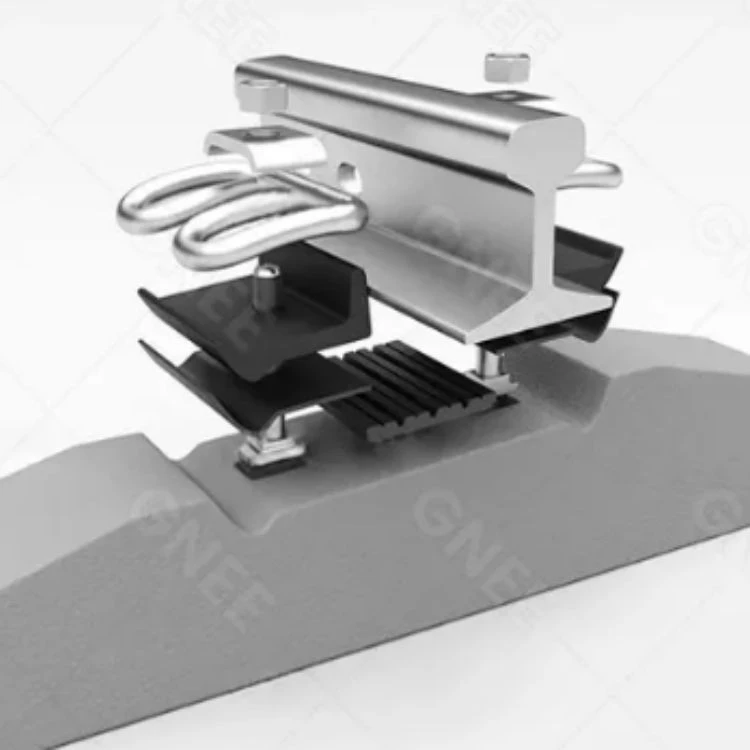

Систем причвршћивача типа ИИ

Тип-ИИ листа компоненти система за причвршћивање шина
Тип	Производ	Спецификација	Стандард/Цртеж	Јединица	Кол
Тип-ИИ систем за причвршћивање шина	шраф шиљак	24*195	ТБ/Т564	ком	2
	орах	M24	ГБ41	ком	2
	шински клип	ИИ{0}}тип	ТБ/Т3065.2	ком	2
	мерачке преграде	6#	ТБ/Т1495.3	ком	1
	мерачке преграде	10#	ТБ/Т1495.3	ком	1
	равна подлошка	25*50*6	ТБ/Т1495.4	ком	2
	гумена подлога	ИИИа	ТБ/Т2626	ком	1
	најлонско седиште	2-4#	ТБ/Т1495.5	ком	2

• Сваки сет затварача притисак копче већи или једнак 20 кН;



• Уздужни отпор шина за сваки сет причвршћивача није мањи од 9 кН;



• Систем затварача не сме да се оштети након 3 милиона циклуса оптерећења, а дужина мерача треба да буде мања од 6 мм;



• Подешавање положаја лево и десно једнострукочелична шина: -8 ~ +6 мм, подешавање мерача: -16 ~ +12 мм; подешавање висине шине: 10 мм;





• Изаберите опружне челике као што је 60Си2ЦрА; обезбедити да материјали испуњавају стандарде кроз спектралну анализу, испитивање затезања и металографско испитивање.



• Након загревања, калуп се формира за контролу величине; након гашења и каљења, перформансе се оптимизују каљењем ради побољшања еластичности и отпорности на замор.



• Користи се против{0}}корозије као што је топло{1}}поцинковање; неке су обложене лепком против-лека или -противклизним узорцима да би се побољшале могућности против-корозије и-отпуштања.



1. Испитују се димензионални изглед и механичка својства; након положеног теста се класификују и пакују и чувају у одговарајућем окружењу.



Припрема и инспекција сировина



Топло обликовање и топлотна обрада



Процес површинске обраде



Контрола квалитета и паковање

Причвршћивачи типа ИИ имају предности великог притиска копче, велике резерве чврстоће и сигурности и мале преостале деформације и погодни су за шине од 60 кг/м и бетонске прагове типа ИИ или ИИИ. Еластична копча је важна компонента система затварача типа ИИ.

Конвенционална главна пруга

Возови на овој врсти пруга имају велику густину вожње и велика оптерећења. Опружне шипке-високе чврстоће (направљене од 60Си2ЦрА) система затварача типа ИИ могу да обезбеде стабилан притисак извијања, обезбеде поуздану везу између шина и прагова и обезбеде сигуран и несметан рад воза.

Железничка{0}}тешка теретна железница

Систем причвршћивача типа ИИ има велику сигурносну резерву чврстоће и може да издржи често котрљање и огромну силу удара тешких{0}}возова, смањи оштећење компоненти колосека и продужи циклус одржавања линије.

Специјалне секције са високим захтевима за стабилност

Систем причвршћивача типа ИИ може ефикасно да се одупре вибрацијама и бочној сили изазваној проласком возова кроз прецизан структурални дизајн и поуздане перформансе компоненти, одржава стабилност геометрије колосека и обезбеђује безбедност вожње.

Производи који вам такође могу затребати



СКЛ ФАСТЕНЕРС СИСТЕМ

НАБЛА ФАСТЕНЕРС СИСТЕМ

КПО ФАСТЕНЕРС СИСТЕМ

Е СИСТЕМ КЛИП ФАСТЕНЕРС

Заштита на првом месту:обезбедити да паковање може да издржи вибрације, ударе и ерозију животне средине током транспорта и избегне оштећење перформанси компоненти (као што је деформација опружних шипки која доводи до слабљења притиска копче);

Погодно утовар и истовар:унифициране спецификације паковања олакшавају механизовани утовар и истовар и побољшавају ефикасност логистике.

Паковање се такође може прилагодити захтевима купаца.
