Зашто је топлотна обрада критична за 115ЛБ шину?
У железничкој инфраструктури,115ЛБ раил-која се обично означава као шина 115РЕ (или ТР57 према одређеним стандардним конвенцијама)- служи као витална предност за руте тешког терета, транзит магистралних линија и индустријску логистику. Са номиналном тежином од 115 лб/ид (приближно 56,9 кг/м), овај профил је пројектован да уравнотежи структурну ефикасност са оптимизацијом тежине.
Међутим, како савремена осовинска оптерећења прелазе 25 до 30 метричких тона и учесталост саобраћаја расте, механичке границе топловаљаних-шина од угљеничног челика непрестано се померају до својих граница. У овим-окружењима високог стреса, топлотна обрада постаје суштински корак у производњи, а не опциона надоградња. Овај чланак анализира металуршке и инжењерске разлоге зашто је топлотна обрада критична за шинске профиле 115РЕ.
Разумевање спецификација шине 115ЛБ (115РЕ).

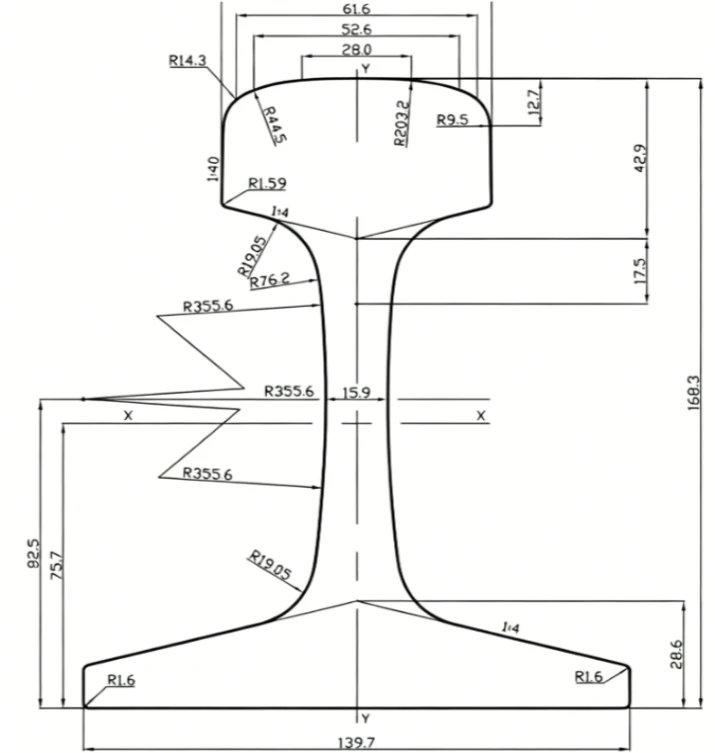

Пре испитивања процеса термичке обраде, важно је да прегледате физичке карактеристике профила шине 115РЕ како их је поставило Америчко удружење за инжењеринг и одржавање--путева (АРЕМА) железница. Димензије ове стандардне шине за тешке{4}}тешке вучне шине су прецизно дефинисане:
- Висина шине:168,3 мм (6-5/8 инча)
- Основна ширина:139,7 мм (5-1/2 инча)
- Ширина главе:69,1 мм (2-23/32 инча)
- Дебљина мреже:15,9 мм (5/8 инча)
- Стандардна маса:56,9 кг/м
| Тип шина | Стандард | Димензије мм | Стеел Граде | миса М | |||
| Висина | Басе Видтх | Хеад Видтх | Веб Тхицкнесс | кг/м | |||
| 115РЕ | АРЕМА | 168.3 | 139.7 | 69.1 | 15.9 | ИС/СС/ХХ | 56.9 |
Геометрија шине 115ЛБ је оптимизована да расподели оптерећење точкова надоле кроз плоче и баласт. Међутим, горња-највећа површина-главе шине-је место где долази до директног, екстремног котрљања. Овај контакт је примарни разлог зашто је топлотна{6}}обрада главе шине од виталног значаја за безбедност и дуговечност колосека.
Фини перлит против мартензита
Када се говори о топлотној обради шина, уобичајена заблуда је да материјал треба да се очврсне до мартензитног стања, слично као код алатних челика високе{0}}врсте. У железничкој металургији, међутим, избегава се потпуно мартензитна структура јер је веома крта и подложна изненадном катастрофалном лому под динамичким ударом.
Уместо тога, примарни циљ термичке обраде-посебно очвршћавања главе (ХХ)-је постизање високо префињене, ултра-фине перлитне микроструктуре. Перлит се састоји од наизменичних ламела (микроскопских плоча) меког, дуктилног ферита и тврдог цементита-отпорног на хабање. Када се челик хлади високо контролисаном, убрзаном брзином од аустенитног температурног опсега (отприлике 800 степени до 900 степени), размак између ових ламела се смањује. Што је размак перлита мањи, то је већа граница попуштања и отпорност на хабање, док се и даље одржава одлична отпорност на лом и дуктилност.
Кључни разлози зашто је топлотна обрада критична за шину од 115 ЛБ
1. Максимална отпорност на хабање и хабање
Код закривљених шина, тешких{0}}путева и рударских апликација, бочне силе између прирубница точкова и главе шине доводе до озбиљног хабања. Железничке шине стандардне чврстоће (СС) 115РЕ, које обично показују површинску тврдоћу већу или једнаку 310 ХБ, могу се релативно брзо истрошити под сталним абразивним условима. Кроз специјализоване процесе очвршћавања главе, тврдоћа главе шине се подиже на већу или једнаку 370 ХБ. Ово смањење губитка материјала директно продужава век трајања шине, задржавајући је дуже у колосеку.
2. Спречавање замора контакта при котрљању (РЦФ)
Замор контакта при котрљању настаје услед цикличних смичућих напона који се стварају на интерфејсу шине -точка. РЦФ се манифестује као површински дефекти као што су чекови на глави, гранатирање и прогресивни унутрашњи попречни дефекти. Фине перлитне структуре произведене контролисаном топлотном обрадом повећавају отпор шине на пластично струјање на контактној површини, одлажући настанак микро-прслина и успоравајући брзину ширења прслине.
3. Спречавање тешких пластичних деформација
Када натоварени теретни вагони путују преко шина стандардног-класа, вертикални контактни напони могу лако да премаше границу течења угљеничног челика стандардне-чврстоће (која је око 74,0 кси). Ово узрокује да метал на глави шине „тече“ или се пластично деформише према углу мерача или страни поља. Термички-обрађене шине са ојачаном главом (ХХ) подижу границу течења на већу или једнаку 120,0 кси, обезбеђујући структурални интегритет потребан да се одупру овој деформацији под великим осовинским оптерећењима.
4. Уклањање штетних резидуалних напона
Током процеса ваљања и хлађења стандардних шина, неуједначене брзине хлађења између дебеле главе шине, танке мреже и широке основе стварају високе нивое унутрашњих заосталих напона. Неконтролисана затезна напрезања могу довести до прераног пуцања мреже или погоршања пукотина од замора. Прецизна топлотна обрада, нормализација и накнадно контролисано каљење стабилизују микроструктуре, поравнавајући и смањујући заостала напрезања на безбедан ниво. Ово управљање напрезањем такође побољшава заварљивост шине током теренских операција као што су термичко или флеш{3}}заваривање.
Поређење механичких перформанси (АРЕМА стандарди)
Табела испод наглашава разлике у механичким својствима између стандардних, средњих и термички-третираних (главом-каљених) шина од 115 ЛБ у складу са смерницама АРЕМА:
| Разред челика | Минимална тврдоћа по Бринелу (ХБ) | Мин. Затезна чврстоћа (кси) | Мин. Снага течења (кси) | Мин. Издужење (% у 2 инча) |
|---|---|---|---|---|
| Стандардна снага (СС) | Веће или једнако 310 | Веће или једнако 142,5 | Веће или једнако 74,0 | Веће или једнако 10% |
| Средња снага (ИС) | Веће или једнако 350 | Веће или једнако 155,0 | Веће или једнако 105,0 | Веће или једнако 10% |
| Учвршћен за главу (ХХ) | Веће или једнако 370 | Веће или једнако 171,0 | Веће или једнако 120,0 | Веће или једнако 10% |
Уобичајене технологије топлотне обраде за челичну шину 115РЕ
- Термичка обрада на линији-(ХХ):Глава шине се брзо и континуирано хлади коришћењем преостале топлоте ваљаонице, обично са високо контролисаним системима за гашење ваздушним{0}}има. Ово је веома енергетски{2}}ефикасно и обезбеђује дубоку пенетрацију тврдоће.
- Ван{0}}термичка обрада:Готова ваљана шина се оставља да се охлади, а затим се поново загрева путем индукционог грејања или у гасним пећима до температуре аустенитизације. Глава шине се затим хлади-ваздухом велике брзине или полимерним гасовима.
- Нормализација:Загревање читавог профила шине изнад критичне температуре праћено{0}}хлађењем мирним ваздухом да би се побољшала зрнаста структура челика и обезбедила уједначена жилавост на бази, мрежи и глави.
Закључак
Док су шине стандардне{0}}115РЕ (ТР57) шине погодне за пруге са малим{3}}огранцима или стабилне радње у дворишту, топлотна обрада је критичан захтев за железничке коридоре са високим{4}}напоном. Пречишћавањем микроструктуре у ултра-фино перлитно стање, очвршћавање главе обезбеђује шини од 115 лбс/ид неопходну тврдоћу, високу границу течења и отпорност на ломљење да издржи тешки-превоз саобраћаја, ублажи хабање и смањи-трошкове дугорочног одржавања. За железничке оператере који желе да оптимизују животни циклус своје пруге, избор топлотно{11}}третиране шине је важно инжењерско разматрање.
Често постављана питања (ФАК)
П1: Да ли је цео попречни-пресек главе-каљене 115ЛБ шине термички обрађен{4}}?
Не. Обично само глава шине (горњи део и горњи-бочни углови мерача) пролази кроз брзо контролисано хлађење током процеса{2}}очвршћавања главе. Ово чува дуктилност и жилавост мреже и основе како би боље апсорбовало динамичко савијање, док ствара високо-љуску отпорну на хабање на глави где је у интеракцији са точковима воза.
П2: Зашто је фини перлит пожељнији у односу на мартензит код термички{1}}третираних шина?
Мартензит је, иако изузетно тврд, веома крт под великим,-динамичким оптерећењима точкова велике брзине, што га чини веома подложним изненадним крхким ломовима. Фини перлит пружа оптималну металуршку равнотежу, нудећи високу тврдоћу (до 390-400 ХБ у специјализованим класама) заједно са одличном жилавошћу на ломљење и отпорношћу на замор котрљања.
П3: Може ли се термички{1}}третирани ТР57 профил заварити на терену?
Да. Термички-шине се редовно заварују коришћењем термитног (алуминотермног) заваривања или покретног флеш-сучеоног заваривања. Међутим, топлота од заваривања ће привремено променити префињену микроструктуру у зони утицаја топлоте{4}} (ХАЗ), смањујући локализовану тврдоћу. Специјализовани третмани хлађења након{6}}завара се понекад примењују да би се повратила делимична тврдоћа главе у завареном споју.
П4: Како термички{1}}третирани АРЕМА 115РЕ Раил смањује укупне трошкове животног циклуса?
Иако термички{0}}обрађене шине 115РЕ имају већу почетну цену материјала у поређењу са стандардним ваљаним шинама, оне драстично смањују учесталост брушења шина, поправке завара и превремене замене колосека. У условима густог саобраћаја, шина-каљена на глави може да траје и до 2 до 3 пута дуже од стандардне шине од угљеничног челика, што резултира нижим-трошком дугорочног одржавања и замене капитала.
